최근 클라우드 네이티브 환경과 마이크로서비스 아키텍처(MSA)가 확산되면서 데이터 센터의 내부 트래픽 지형이 변화했습니다. 이에 따라 네트워크 구조 역시 전통적인 3계층(3-Tier)에서 2계층(Spine-Leaf)으로 전환되는 추세입니다. 두 구조의 핵심 차이점을 정리해 보겠습니다.

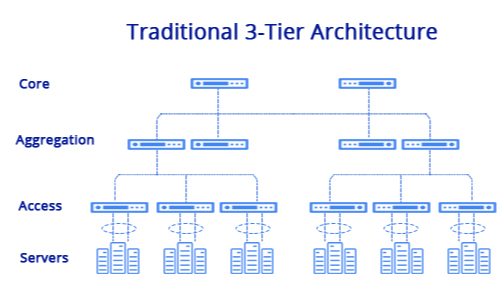

1. 전통적인 3계층 구조 (3-Tier Architecture)
3계층 구조는 네트워크의 기능에 따라 계층을 명확히 분리한 고전적인 방식입니다.
- Core Layer: 네트워크의 최상단에서 대용량 트래픽을 고속으로 전달합니다.
- Aggregation (Distribution) Layer: 액세스 계층을 묶어 코어로 전달하며, 보안 정책이나 로드 밸런싱을 수행합니다.
- Access Layer: 서버나 PC 등 엔드포인트 장비가 직접 연결되는 계층입니다.
- 특징: 주로 외부 인터넷과 서버 사이의 통신인 North-South 트래픽 처리에 최적화되어 있습니다.
- 단점: 서버 간 통신(East-West) 시 트래픽이 상위 계층을 거쳐야 하므로 병목 현상과 지연 시간(Latency)이 발생할 수 있습니다.

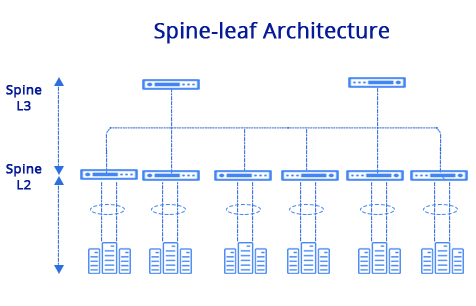

2. 현대적 2계층 구조 (Spine-Leaf Architecture)
데이터 센터 내부의 서버 간 데이터 이동이 급증하면서 등장한 구조입니다. '클로스(Clos) 네트워크' 모델을 기반으로 합니다.
- Spine Layer: 네트워크의 등뼈 역할로, 모든 리프 스위치와 연결됩니다. (스파인끼리는 연결하지 않음)
- Leaf Layer: 서버가 연결되는 스위치입니다. 모든 리프 스위치는 모든 스파인 스위치와 연결되어 격자형 구조를 만듭니다.
- 특징: 어떤 서버끼리 통신하더라도 항상 동일한 거리(Hop)를 거치게 되어 East-West 트래픽 처리에 매우 유리합니다.
- 장점: 특정 스위치에 장애가 발생해도 우회 경로가 많아 가용성이 높고, 스위치만 추가하면 대역폭 확장이 쉬운 선형적 확장성(Scalability)을 가집니다.
3. 한눈에 비교하는 핵심 차이점
| 비교 항목 | 3-Tier (전통적) | Spine-Leaf (현대적) |
| 주요 트래픽 방향 | North-South (외부 ↔ 서버) | East-West (서버 ↔ 서버) |
| 확장성 | 수직적 확장 (장비 성능 업그레이드) | 수평적 확장 (스위치 개수 추가) |
| 지연 시간 | 가변적 (상위 계층 거침) | 일정함 (예측 가능한 저지연) |
| 주요 활용 기술 | STP (Loop 방지) | ECMP (다중 경로 부하 분산) |
| 적합한 환경 | 일반 기업망, 소규모 전산실 | 클라우드 인프라, 빅데이터, AI 센터 |
💡 정리하며
과거에는 사용자가 서버에 접속하는 트래픽이 주를 이루었지만, 현대의 데이터 센터는 서버 내부에서 가상 머신(VM)이나 컨테이너 간에 데이터를 주고받는 일이 훨씬 많아졌습니다. 따라서 저지연과 고대역폭을 보장하는 Spine-Leaf 구조가 현대 인프라의 표준으로 자리 잡고 있습니다.
